JH-UW Unitized Window Wall ofrece un rendimiento excepcional, cumpliendo plenamente con los estándares internacionales de Europa, Estados Unidos y Australia. El sistema puede integrarse perfectamente con las puertas correderas y techos desarrollados de forma independiente por JANGHO,Balaustradasy otros productos, proporcionando una solución integrada de envolvente del edificio. Con un método completo de instalación interior, reduce eficazmente los riesgos de operación en gran altitud, asegurando tanto la seguridad en la construcción como la eficiencia de la instalación, logrando un montaje de ventanas de alta calidad ySistema de fachadasintegración.

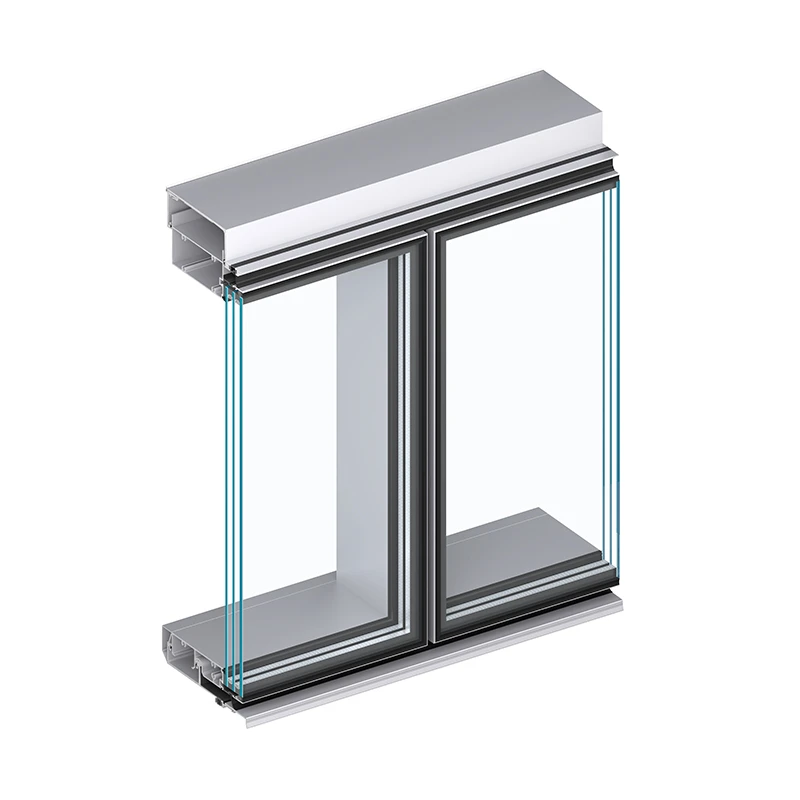

La Pared de Ventanas Unitizada JH-UW es un sistema de fachada ensamblado en fábrica diseñado para torres residenciales, hoteles, apartamentos, oficinas y desarrollos de uso mixto.
Con un aspecto exterior de estructura oculta, el sistema JH-UW puede acomodar grosores de vidrio de 6 mm a 54 mm y está disponible con anchos de montantes de 65 mm o 80 mm.
La pared de ventana unitizada es un sistema de pared exterior no portante compuesto por unidades de ventana montadas en fábrica instaladas entre las losas estructurales del suelo de un edificio.
Cada unidad puede incluir estructura de aluminio, cristal aislante, paneles opacos de espándrico, ventanas, puertas, juntas, aislamiento y otros accesorios operables. Las unidades terminadas se transportan a la obra y se instalan planta por planta.
A diferencia de un muro cortina convencional que normalmente está suspendido de la estructura del edificio y puede pasar continuamente por delante de los bordes de la losa, un muro de ventana se sitúa entre las losas del suelo. Su carga muerta vertical generalmente se soporta en cada planta, mientras que las cargas de viento se transfieren a la estructura adyacente mediante anclajes y conexiones.
El método de construcción unitaria traslada más trabajo de fabricación, acristalamiento y control de calidad a la fábrica, reduciendo la cantidad de ensamblaje requerida en la obra.
Aunque ambos sistemas pueden utilizar unidades acristaladas ensambladas en fábrica, sus posiciones estructurales y métodos de transferencia de carga son diferentes.
| Comparación |
Pared de ventana unitizada |
Muro Cortina Unitizado |
| Posición |
Instalado entre losas de suelo |
Suspendido fuera de los bordes de la losa |
| Vano vertical |
Normalmente una sola planta |
Puede formar una fachada continua de varios pisos |
| Soporte de carga muerta |
Soportada en cada planta |
Colgado de anclajes conectados a la estructura |
| Aspecto de borde de losa |
Normalmente visible o cubierto por una zona de espigón |
Normalmente oculto tras la fachada continua |
| Instalación |
Comúnmente instalado desde el interior |
Las unidades suelen elevarse e instalarse externamente |
| Configuración de los paneles |
Módulos de planta a planta |
Unidades de fachadas interconectadas de mayor tamaño |
| Proyectos típicos |
Torres residenciales, apartamentos, hoteles y edificios de uso mixto |
Oficinas de gran altura, torres comerciales y edificios emblemáticos |
| Continuidad de la fachada |
Interrumpido estructuralmente en cada planta |
Continuo a lo largo de varios pisos |
| Integración |
Muy adecuado para balcones, puertas correderas y aberturas residenciales |
Muy adecuado para grandes elevaciones acristaladas repetitivas |
A menudo se elige una pared de ventana unitaria para edificios con módulos residenciales repetitivos de planta a planta, balcones, ventanas operables y puertas correderas.
Más comúnmente se elige una pared cortina unitaria cuando el diseño requiere una capa de vidrio exterior continua que se extiende a lo largo de los bordes de la losa.
¿Dónde se utiliza una pared de ventana unitizada?
El sistema JH-UW es adecuado para edificios con módulos repetitivos de fachada de planta a planta y una alta proporción de aberturas acristaladas.
Las aplicaciones típicas incluyen:
- ● Torres residenciales de gran altura
- ● Edificios de apartamentos
- ● Condominios
- ● Hoteles y apartamentos con servicios
- ● Alojamiento para estudiantes
- ● Residencias para mayores
- ● Desarrollos de uso mixto
- ● Edificios de oficinas
- ● Complejos comerciales
- ● Proyectos de renovación urbana
- ● Edificios modulares y prefabricados
Es especialmente adecuado cuando el proyecto requiere instalación interior, integración con balcones o puertas correderas, y un cierre eficiente de plantas residenciales repetidas.
Proceso de instalación de paredes de ventanas unitizadas
Un proceso típico de instalación incluye:
▶ Inspeccionando la estructura del edificio y comprobando las tolerancias entre la losa del suelo.
▶ Instalación de anclas, soportes o canales de soporte.
▶ Entrega de unidades de pared de ventana montadas de fábrica hasta la planta requerida.
▶ Moviendo cada unidad a la posición de instalación desde el interior del edificio.
▶ Colocar la unidad entre las losas de la planta superior e inferior.
▶ Alinear el marco horizontal y verticalmente.
▶ Conectar la unidad con la estructura del edificio.
▶ Unir unidades adyacentes y comprimir las juntas del sistema.
▶ Completando los sellos de aire, agua y aislamiento perimetrales.
▶ Instalación de cubiertas de bordes de losas, techos, balaustradas y acabados interiores.
▶ Inspeccionando la fachada terminada.
▶ Realizar pruebas de aire y agua requeridas por el proyecto.
La secuencia real debe coordinarse con el calendario estructural, la construcción interior, el plan de elevación y los requisitos de seguridad en el sitio.
