JH-NMS Stone Cladding Wall adopta una estructura de alta precisión totalmente de aluminio combinada con prefabricación de fábrica, garantizando una superior planitud y calidad de montaje. El sistema es compatible con diversos materiales de panel como piedra y UHPC, con un alto nivel de modularización. Puede integrarse perfectamente conJH-UyJH-SLos sistemas en serie o son totalmente personalizados para satisfacer la diversidad de estéticas de fachadas y requisitos de construcción complejos.
Cómo funciona el sistema de muros cortina de piedra

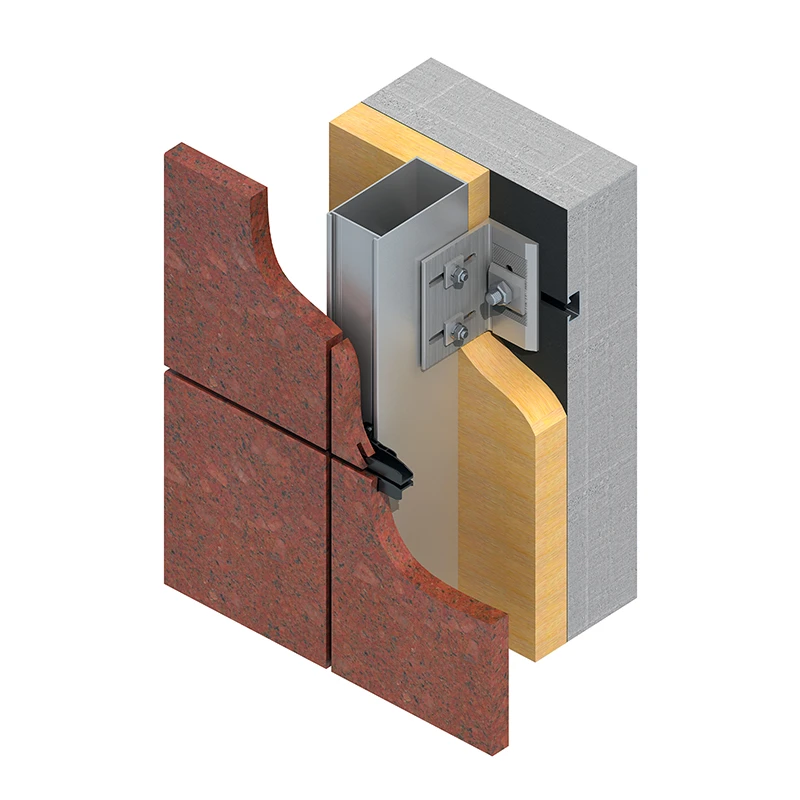

El sistema JH-NMS utiliza una estructura de soporte de aluminio para conectar paneles exteriores de piedra o arquitectónicos con la estructura principal del edificio.
El conjunto de la fachada suele considerar:
● Puntos de soporte y fijación de paneles
● Geometría de submarco de aluminio
● Juntas de panel y huecos de movimiento
● Anclaje estructural
● Drenaje e impermeabilización
● Tolerancias de la fachada
● Coordinación con sistemas de muro cortina adyacentes
La prefabricación en fábrica mejora el control dimensional y reduce la cantidad de ajustes necesarios durante la instalación en el sitio.
Materiales de paneles para sistemas de muro cortina de piedra
La plataforma JH-NMS puede acomodar diferentes materiales de paneles arquitectónicos según su apariencia, requisitos estructurales y condiciones del proyecto.
● Paneles de piedra natural– proporcionar una apariencia duradera y premium de fachada para edificios comerciales, institucionales y emblemáticos.
● Paneles UHPC– adecuado para geometrías complejas, elementos arquitectónicos ligeros y diseños contemporáneos de fachadas.
● Paneles de cemento de fibra– proporcionar flexibilidad adicional para proyectos que requieran soluciones ligeras de fachadas panelizadas.
La estructura de soporte y el diseño de fijación pueden adaptarse según el peso del panel, las dimensiones y las propiedades del material.
Soporte estructural y transferencia de carga
Los sistemas de muro cortina de piedra deben transferir de forma segura la carga muerta de los paneles así como las cargas de viento hacia la estructura de soporte del edificio.
JANGHO considera factores clave de ingeniería, incluyendo:
● Peso propio del panel
● Presión del viento
● Cargas de ancla y conexión
● rigidez del subbastidor
● Movimiento térmico y estructural
● Dimensiones del panel y disposición de las juntas
● Construcción de tolerancias
Para paneles de gran formato o de piedra pesada, la estructura de soporte puede diseñarse según los requisitos estructurales específicos del proyecto.
Sistema de fachadas de piedra prefabricadas en fábrica
JH-NMS utiliza prefabricación de fábrica para mejorar la consistencia entre la estructura de soporte de aluminio y los paneles de la fachada.
La prefabricación puede ayudar a mejorar:
● Precisión en el posicionamiento del panel
● Consistencia articular
● Planitud de la fachada
● Control de calidad de componentes
● eficiencia de instalación
● Coordinación entre múltiples módulos de fachada
Este enfoque es especialmente útil para proyectos de fachadas a gran escala donde la consistencia dimensional es crítica en elevaciones largas.
Rendimiento de los sistemas de muro cortina de piedra
Un sistema de muro cortina de piedra debe mantener la estabilidad a largo plazo mientras acomoda el movimiento ambiental y del edificio.
Las consideraciones clave de rendimiento incluyen:
● Resistencia al viento– los paneles, fijaciones y bastidores de soporte deben soportar presiones de viento específicas de diseño para cada proyecto.
● Gestión del agua– las juntas y el drenaje de las cavidades deben ayudar a controlar el agua de lluvia detrás de la capa exterior del revestimiento.
● Movimiento térmico– las uniones y conexiones de paneles deben acomodar los cambios dimensionales causados por la variación de temperatura.
● Durabilidad– los componentes y acabados de piedra, metal deben seleccionarse según la exposición ambiental local.
● Compatibilidad de movimiento– el sistema debe acomodar la deformación estructural y el movimiento de la fachada sin crear un esfuerzo excesivo sobre los paneles.
Fachadas de piedra de gran formato y complejas
Los proyectos arquitectónicos modernos utilizan cada vez más grandes módulos de piedra, disposiciones irregulares de paneles y fachadas de materiales mixtos.
Para estas aplicaciones, JANGHO puede coordinar:
● Subdivisión de paneles
● Estructuras de soporte de aluminio
● Peso y refuerzo del panel
● Geometría curva o irregular
● Alineación de la articulación
● Limitaciones de transporte y elevación
● Tolerancias de instalación en el sitio
El sistema modular JH-NMS también puede personalizarse para formas de fachadas específicas de proyectos y detalles arquitectónicos.
