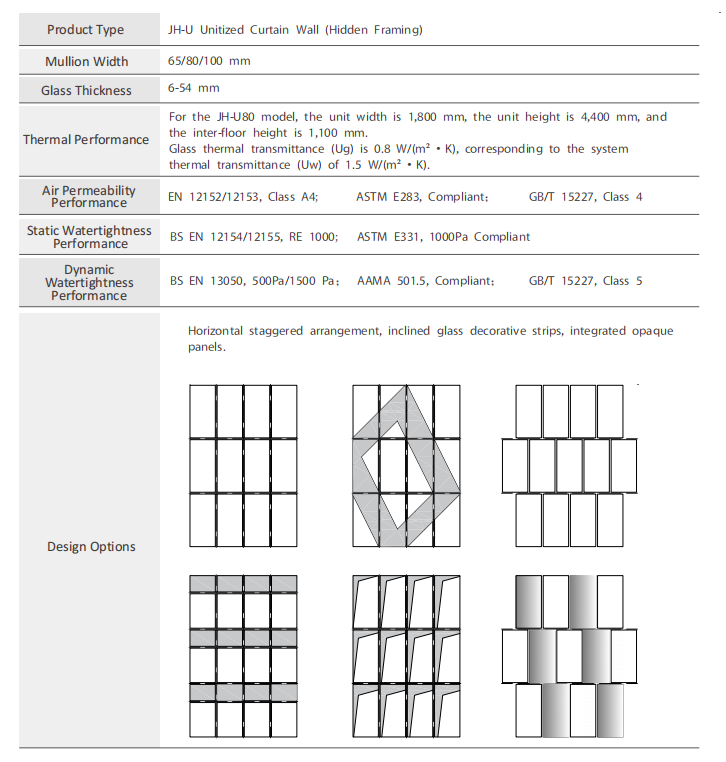

Característica
Tipo de producto: Muro cortina unificado JH-U (estructura oculta)
Ancho del parteluz: 65/80/100 milímetros
Espesor del vidrio: 6-54mm
Rendimiento térmico: Para el modelo JH-U80, el ancho de la unidad es de 1800 mm, la altura de la unidad es de 4400 mm y la altura entre pisos es de 1100 mm. La transmitancia térmica del vidrio (Ug) es de 0,8 W/(m²·K), correspondiente a la transmitancia térmica del sistema (Uw) de 1,5 W/(m²·K).
Rendimiento de permeabilidad al aire: EN 12152/12153, Clase A4; Cumple con ASTM E283; GB/T 15227, Clase 4
Rendimiento de estanqueidad estática: BS EN 12154/12155, RE 1000; Cumple con ASTM E331, 1000 Pa
Rendimiento dinámico de estanqueidad: BS EN 13050, 500 Pa/1500 Pa; AAMA 501.5, compatible; GB/T 15227, Clase 5
Parámetros del producto
El muro cortina unificado con marco oculto es un sistema de fachada avanzado diseñado para lograr una apariencia exterior limpia e ininterrumpida al ocultar el marco de aluminio visible detrás de la fachada de vidrio.
Basado en la tecnología de muro cortina unificado de JANGHO, el sistema combina módulos prefabricados de fábrica, diseño de acristalamiento estructural y soluciones de sellado de alto rendimiento para cumplir con los requisitos de las fachadas modernas de edificios comerciales y de gran altura.
La estructura de marco oculta mejora la continuidad visual al tiempo que mantiene una excelente estanqueidad al aire, resistencia al agua, rendimiento de carga de viento y eficiencia de instalación.
Diseño de marco oculto para fachadas de vidrio sin costuras
La característica clave del muro cortina unificado con marco oculto es su estructura de marco oculto, que minimiza los perfiles de aluminio visibles desde el lado exterior.
En comparación con los muros cortina de marco expuesto convencionales, el diseño de marco oculto crea una apariencia de vidrio más limpia y mejora la consistencia visual de la fachada.
Las principales ventajas incluyen:
● Líneas de aluminio visibles reducidas
● Apariencia de fachada de vidrio continua
● Estética arquitectónica mejorada
● Integración flexible con diferentes configuraciones de vidrio
● Adecuado para edificios comerciales y de gran altura de primera calidad.
La estructura de marco oculta está diseñada junto con acristalamiento, sellos y componentes de soporte para mantener el rendimiento de la fachada a largo plazo.

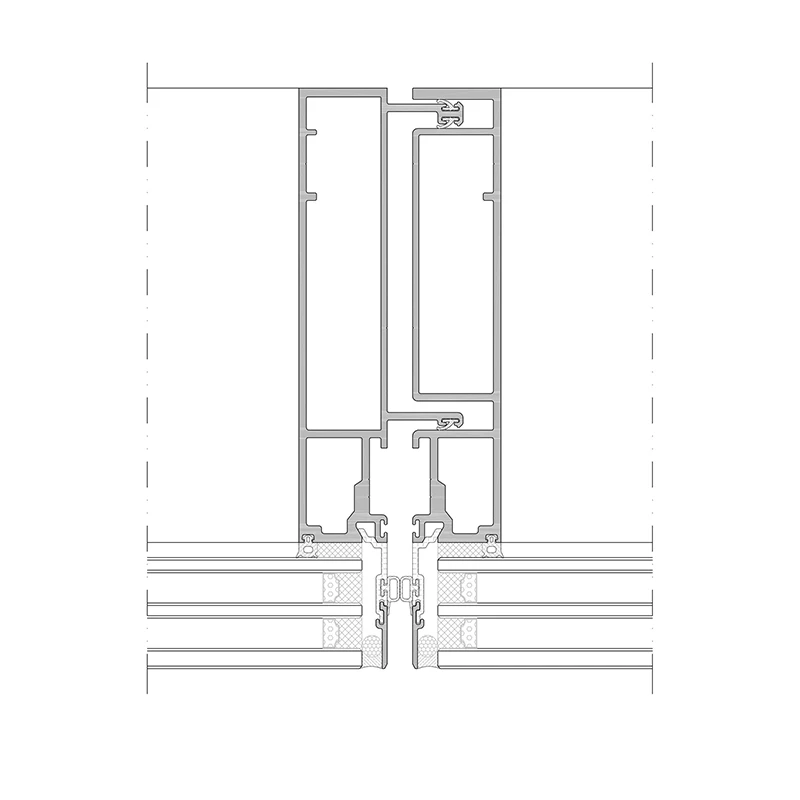

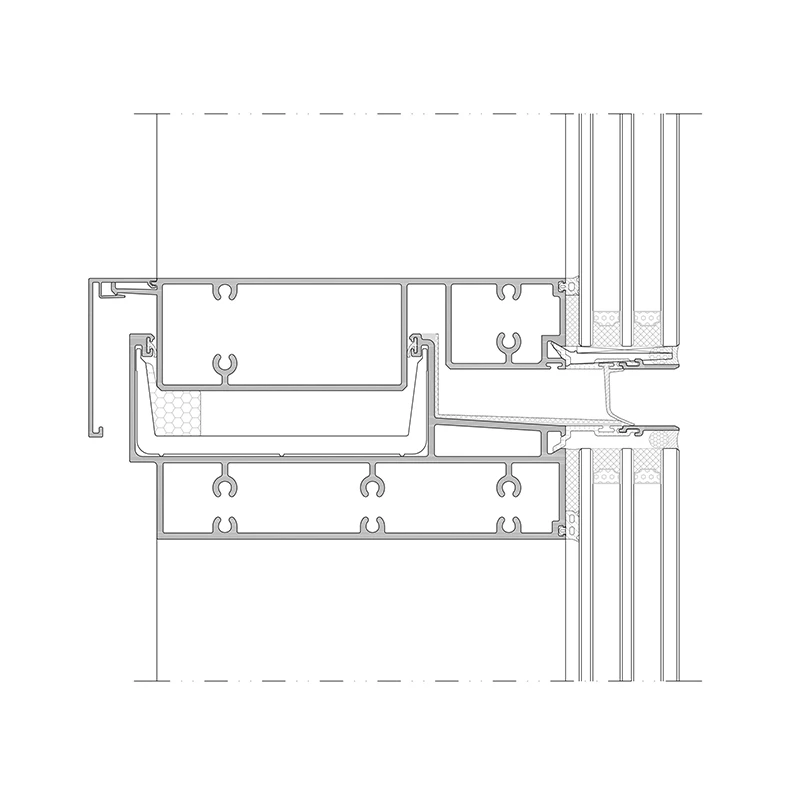

El muro cortina unificado con marco oculto JH-U adopta un enfoque de acristalamiento estructural donde los paneles de vidrio se integran con el marco unificado de soporte para crear una superficie de fachada externa lisa.
El sistema se puede diseñar de acuerdo con los requisitos del proyecto, incluidos:
● Selección del espesor del vidrio
● Dimensiones del módulo de panel
● Requisitos de presión del viento
● Condiciones de altura del edificio
● Objetivos de rendimiento térmico
● Requisitos de apariencia de la fachada
Esto lo hace adecuado para proyectos arquitectónicos que requieren tanto un rendimiento de fachada avanzado como un diseño exterior minimalista.
JANGHO ofrece soluciones completas de ingeniería de fachadas, desde el diseño y la fabricación del sistema hasta la entrega del proyecto.
Las ventajas incluyen:
● Amplia experiencia en proyectos de muros cortina de gran altura.
● Capacidad integrada de ingeniería de fachadas
● Producción unitaria prefabricada en fábrica.
● Soluciones personalizadas de muro cortina con marco oculto
● Sistemas avanzados de control de calidad y pruebas.
● Experiencia en proyectos globales y soporte técnico.
